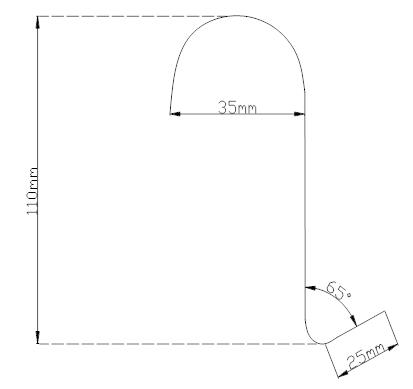

隔爆水袋挂钩平面图
隔爆水袋的吊挂有着非常重要的作用，所以对挂钩有着较为严谨的要求。隔爆水袋挂钩一头为半圆型内径为35mm±5mm,挂钩另一头角65°±5°，钩角呈圆弧形，钩尖长25±5mm。制作挂钩的材料用直径4～8mm的圆钢。钩子长度为110±5mm。
一、隔爆水袋吊挂标准
1、每组隔爆水袋的总容水量为3600L。
2、隔爆水袋的排间距为1.2～3.0m，隔爆棚的棚区长度不得小于20m。
3、首列水袋与工作面的距离必须保持60～200m范围内。
4、水袋距离巷道顶部及两帮的间距不得小于100mm，距离巷道底板不小于1.8m，每处水袋高度应保持一致。
5、水袋设置在巷道直线段内。
6、水袋与巷道的交叉口、转弯处、变坡处之间的距离不得小于50m。
7、吊挂水袋的挂钩采用10号铁丝制作的60°斜勾吊挂，水袋二边得挂钩应相向吊挂。
8、分组、每组同一规格，拉丝拉紧。
9、水袋吊挂后，要做到横竖成线，不准有参差不齐现象；隔爆水棚应保持水量充足，外观完好、干净整洁，并在隔爆水棚上挂统一的管理牌板。
二、隔爆水袋检查标准及要求
1、隔爆棚必须集中式安装，排间距为1.2～3.0m，棚区长度不小于30米。
2、水棚距顶板、两帮间隙不小于100mm，距轨面不小于1.8m，高度要保持一致。
3、水袋采用易脱钩的布置方式。吊钩向内相对，角度60°±5°，长度不大于25mm。隔爆水袋要挂牌编号管理。水袋要撑开挂平。
4、水袋内应充满水，发现水袋漏水应立即更换，发现水袋水量不足，应立即补充水量。
5、隔爆设施必须设置说明牌，每周检查一次，并有记录。
|
